Разработчик: ОКБ Туполева

Страна: СССР

Первый полет: 1963 год

Тип: Ближнемагистральный пассажирский самолет

Самолет Ту-134

Самолет Ту-134

Опыт разработки и освоения первых реактивных пассажирских самолетов Ту-104 и Ту-124 позволил коллективу ОКБ А.Н.Туполева в короткий срок создать новый ближнемагистральный лайнер. В конце 1950-х на международных авиалиниях начал успешно эксплуатироваться французский CMC SE-210 «Каравелла» с двумя ТРД, расположенными на пилонах в хвостовой части фюзеляжа. «Каравелла» подтолкнула ведущие авиастроительные фирмы к апробированию новой схемы, пик увлечения которой пришелся на начало 1960-х. В разных странах почти одновременно создаются пассажирские машины, отличительной чертой которых стало расположение ТРД в хвостовой части фюзеляжа на пилонах. К ним относятся американские DC-9 и «Боинг 727», английские ВАС111, VC.10 и DH 121, голландский F28, советские Ил-62 и Ту-134.

Расположение ТРД в хвостовой части.

Расположение ТРД в хвостовой части.

Данная схема прежде всего позволяла улучшить аэродинамику самолета (за счет использования «чистого крыла») и снизить уровень шума в салоне и кабине экипажа, а также значительно уменьшить нагрузки от газовых струй на фюзеляж. В то же время утяжелялась конструкция планера и, как следствие, падала полезная нагрузка. При этом снижалась экономичность самолета и усложнялось техническое обслуживание хвостового оперения.

Непосредственным толчком для создания будущего Ту-134 явилась реакция Н.С.Хрущева в ходе его визита во Францию. Хрущеву, прокатившемуся на «Каравелле» весной 1960-го, понравилось отсутствие шума и вибраций в салоне. А сравнивать было с чем: во Францию он летел на Ту-104, отличавшемся значительными вибрацией и шумом. По возвращении в Москву из Франции Хрущев беседовал с А.Н.Туполевым о возможности создания пассажирского самолета, подобного «Каравелле».

Ту-134 на рулении. Историческое фото.

Ту-134 на рулении. Историческое фото.

1 августа 1960-го вышло постановление Совмина СССР о создании скоростного пассажирского самолета Ту-124А с расположением двигателей типа Д-20П в хвостовой части фюзеляжа. Требовалось построить 40-местный самолет с максимальной скоростью 1000 км/ч и крейсерской — 800 — 900 км/ч на высоте 10 000 — 12 000 метров. Практическая дальность полета с навигационным запасом на крейсерской скорости должна быть 1500 км при максимальной — 2000 км.

Первые проработки машины выявили возможность создания ее на базе пассажирского Ту-124, проходившего в то время заводские испытания.

1 апреля 1961-го предъявили заказчику эскизный проект, в котором подтверждалась возможность получения крейсерской скорости 800 км/ч при заданной дальности 1500 км. Несколько улучшались экономические характеристики: коммерческая нагрузка возросла с 5000 до 6000 кг, а число пассажирских мест до 46 в туристском варианте и до 58 в экономическом. Двигатели Д-20П заменялись на Д-20П-125 со взлетной тягой по 5800 кг.

Ту-134 в полете. Историческое фото.

Ту-134 в полете. Историческое фото.

После завершения работы макетной комиссии в 1961-м «Аэрофлот» выпустил уточненные требования на Ту-124А. ОКБ-156 предлагалось довести коммерческую нагрузку до 7000 кг при полете на расстояние 1500 км и до 4000 кг — на дальность 3000км. При этом допускалось увеличение длины разбега и пробега до 900 м. Количество пассажирских мест возрастало до 65 — 70. Весь 1961-и и первую половину 1962-го разрабатывалась техническая документация Ту-124А.

В начале 1962-го на опытном заводе №156 началась сборка первого Ту-124А из агрегатов, изготовленных на заводах-смежниках. На первом этапе проектирования и постройки прототипа работами по самолету руководил Д.С.Марков. Затем его сменил Л.Л.Селяков, перешедший в ОКБ-156 из ОКБ-23 В.М.Мясищева.

На постройку опытного самолета ушло 3 года. Опытный Ту-124А (бортовой номер СССР — 45075) собрали в первой половине 1963-го. 29 июля экипаж во главе с заслуженным летчиком-испытателем Героем Советского Союза А.Д.Калиной совершил на ней первый полет. Вторым пилотом был летчик-испытатель Горюнов, в дальнейшем его сменил Н.Н.Харитонов.

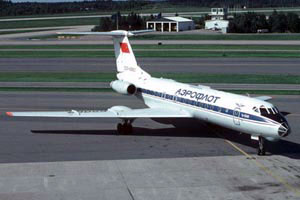

Ту-134 на рулении.

Ту-134 на рулении.

Практически одновременно с Ту-124А появился английский самолет ВАС111, совершивший первый полет 20 августа 1963-го. Летные испытания ВАС111 до октября 1963-го проходили довольно успешно и даже с некоторым опережением по отношению к Ту-124А. Но 22 октября произошла катастрофа.

Опытный ВАС111 в полете с выпущенными во взлетное положение закрылками при достижении минимальной скорости попал в еще не изученный режим «глубокого сваливания». Оперение самолета, вышедшего на большие углы атаки, попало в спутную струю от гондол двигателей. Система управления рулями высоты не смогла преодолеть аэродинамические нагрузки на них в этой ситуации, и все усилия пилотов уменьшить углы атаки оказались тщетны. Самолет, парашютируя, ударился о землю, похоронив под собой экипаж.

Причины катастрофы ВАС111 учли в ОКБ-156 и на фирме «Дуглас». На строившемся прототипе ДС-9 и последующих Ту-124А (с 20 ноября 1963-го — Ту-134) устанавливается горизонтальное оперение с увеличенной на 30% площадью.

Салон Ту-134 с пассажирами.

Салон Ту-134 с пассажирами.

Летные испытания прототипа («нулевки») закончились 6 ноября 1964-го. 9 сентября 1964-го совершил первый полет «Дублер» харьковского завода (бортовой номер СССР-45076), но со старым горизонтальным оперением и салоном, рассчитанным на 64 пассажира. Вскоре выяснилось, что возросшие массово-геометрические характеристики машины требовали увеличения тяги двигателей. Ведь первоначально Ту-134 (Ту-124А) создавался с несколько меньшими размерностью и массой. Более глубокая проработка проекта по двигателю Д-20П-125 пятой серии позволила ОКБ П. А. Соловьева вскоре создать двигатель Д-30 с взлетной тягой 6800 кг.

Носовая часть фюзеляжа с плафоном.

Носовая часть фюзеляжа с плафоном.

Забегая вперед, отметим, что с двигателями Д-20П-125 завод №135 выпустил лишь три Ту-134, все последующие машины комплектовались Д-30-ми. Первая из них №0004 (бортовой СССР — 65602) взлетела 21 июля 1966-го. 25 октября, после установки на «четверку» разработанного на ХАЗе нового горизонтального оперения увеличенной площади начался очередной этап ее летных испытаний.

Не дожидаясь появления доработанной машины, решили завершить заводские испытания «Дублера» с последующей передачей его в ГК НИИ ВВС. В декабре машину передали в Чкаловскую. А 14 января 1966-го, выполняя очередной испытательный полет, Ту-134 (СССР — 45076) потерпел катастрофу, унеся жизни восьми человек во главе с командиром корабля летчиком-испытателем С.В.Евсеевым.

Кабина Ту-134, носовой плафон.

Кабина Ту-134, носовой плафон.

После серии катастроф с Ту-104 все пассажирские самолеты стали испытываться на больших углах атаки вплоть до сваливания. Не миновала эта участь и Ту-134. С этой целью вторую серийную машину оборудовали хвостовым фюзеляжным противоштопорным парашютом и горизонтальным оперением увеличенной площади. Испытания проводились с октября 1966-го по февраль 1967-го.

С марта по июль 1967-го проходил второй этап совместных государственных испытаний самолета с участием НИИ ГВФ. В этом же году с апреля по август проводились эксплуатационные испытания Ту-134 первых серий со взлетной массой до 45 000 кг и рассчитанных на 72 пассажира. В сентябре 1967-го первый Ту-134 совершил пассажирский рейс по трассе Москва — Адлер.

Впервые в практике отечественного самолетостроения конструкция Ту-134 и его летные данные прошли международный контроль, а сама машина получила международный сертификат летной годности. Польская государственная инспекция выдала 9 ноября 1969-го сертификат № ВВ-051 на соответствие британским нормам летной годности (BCAR). Ту-134 всех модификаций имели сертификаты на соответствие международным нормам (ICAO) по шуму на местности, что позволяло использовать их на международных линиях.

VIP салон самолета Ту-134.

VIP салон самолета Ту-134.

На создание Ту-134 затратили 10 лет и 3 месяца, в том числе 3 года на проектирование и постройку опытного. На доводку и испытания ушло 4 года и 3 месяца. Со временем Ту-134 в Аэрофлоте взял на себя львиную долю перевозок на ближнемагистральных трассах. По уровню шума и вибраций в пассажирском салоне самолеты до последнего времени были самыми комфортабельными в Аэрофлоте. Топливную эффективность удалось поднять в последних модификациях с 55 до 34- 39 г/кресло км, а количество пассажиров — до 80-90. До начала 1990-х парк Ту-134 только в СССР перевез около 500 млн. пассажиров и сегодня продолжает работать на линиях стран СНГ и в ВВС.

Появление модернизированных двигателей с реверсом тяги и автоматической бортовой системой АБСу-134 позволяло осуществлять посадку по второй категории ICAO. По мнению летного и технического состава, Ту-134 прост в эксплуатации и в полете прощает экипажу многие ошибки. Имевшие место в период эксплуатации отказы различных систем, оборудования и двигателей в сочетании с высокой квалификацией экипажей обычно позволяли благополучно завершать полеты.

За создание семейства самолетов Ту-134 в 1972-м руководство ОКБ им. А. Н. Туполева, смежных предприятий и ГВФ удостоились Государственной премии.

Компоновка салона самолета Ту-134.

Компоновка салона самолета Ту-134.


Летно-технические характеристики в/с
Модификация Ту-134
Размах крыла, м 29.00
Длина самолета,м 35.00
Высота самолета,м 9.02
Площадь крыла,м2 127.3
Масса, кг
пустого самолета 29050
максимальная взлетная 45000
Внутреннее топливо, кг 12650
Тип двигателя 2 ТРДД Авиадвигатель (Соловьев) Д-30-I
Тяга, кгс 2 х 66.68
Крейсерская скорость, км/ч 780
Практическая дальность, км 1970
Практический потолок, м 11900
Экипаж, чел 4
Полезная нагрузка: 72 пассажира или 7700 кг груза
